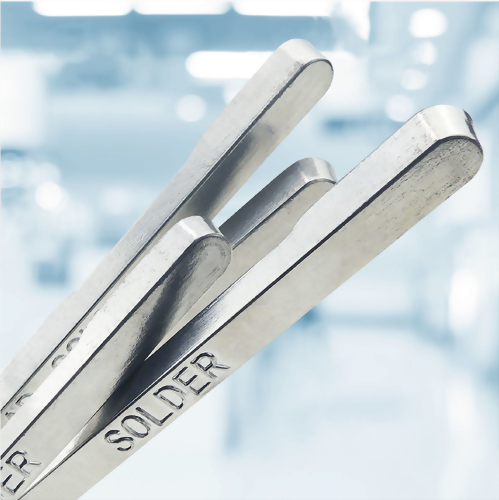

棒ハンダ
- ウェーブソルダリングに適合された合金
他の他社製品よりも20%少ないドロス
ハンダ表面の鏡面状態はハンダ槽にて7-8時間は維持することが可能
| 高い銀含有量 | • Sn/3.0Ag/0.5Cu | SAC305 (E9650) |
|---|---|---|
| • Sn/3.0Ag | SAC305CX (9650CX) | |
| 低銀含有量 | • Sn/0.3Ag/0.7Cu | SAC0307 |
| • Sn/0.3Ag | 0307CX | |
| 無銀ハンダ | • Sn/0.7Cu/Ni | NAP100 |
| • Sn/Ni | NAP100CX |
- 合金特性
| 合金系統 | SAC305 | NAP100 | SAC0307 |
|---|---|---|---|
| 物理性質 | |||
| 融点 | 217-218℃ | 227℃ | 217-227℃ |
| 密度 | 7.4 | 7.3 | 7.3 |
| ハンダ伸び (%) | 50 | 41.2 | 49 |
| 電気特性と温度特性 | |||
| 温度 | 219 | 219 | 170 |
| 熱伝導値 (W/M-K) | 57.15 | 57 | 57.36 |
| 抵抗値 | 12.1 | 10.15 | 12.1 |
| 温度疲労特性 | |||
| 200二次ループ/400時間 | パス | パス | パス |
| 840二次ループ/400時間 | パス | パス | パス |
| 1000-1500二次ループ/400時間 | パス | パス | パス |
| ハンダ接続特性 | |||
| ハンダ付け箇所の外観 |
Sn/Cuより 光沢は劣る |
光沢 |
Sn/Cuより 光沢は劣る |
| 260oCでの濡れ時間。 (秒) | 0.45 | 0.814 | 1.10 |
■ MB 棒ハンダ
- 高温作業環境(350~500oC)用に特別設計されたハンダ材料
高温で強力な抗酸化能力
従来製品よりも20%少ないドロス
鏡面は500oCの小型ポットで1〜1.5時間維持することが可能
| 高銀含有 | •Sn/3.0Ag/0.5Cu | MB-SAC305 (E9650) |
|---|---|---|
| 低銀含有 | •Sn/0.3Ag/0.7Cu | MB-SAC0307 |
| 無銀 | •Sn/Cu/Ni |
MB-NAP100 (*中華民国特許番号。 I 366495 Ni改質Sn/Cu SnCu0.7Ni0.05AlxPy) |
| •Sn/0.7Cu | MB-D9930C |
